SigmaDSTV SW експорт за генерирање NC1 датотеки во SolidWorks софтверот
SigmaDSTV SW е DSTV експорт plug-in за генерирање NC1 датотеки директно во SolidWorks софтверот кој го комплетира комплетното SigmaTEK решение за сите SolidWorks корисници.
DSTV стандард
DSTV (Deutscher Stahlbau-Verband) формат е клучна врска помеѓу дигиталната конструкција на производи и физичката производство во обработката на челик. Овој стандард, независен од производителите на машини, овозможува едноставен пренос на 3D CAD модели во прецизни инструкции за различни CNC машини, решавајќи ја потребата на индустријата за поврзаност и автоматизирани работни текови.
DSTV стандард е основа на автоматизирана производство на челик DSTV NC1 формат, развиен од страна на Германското здружение за челични конструкции, дефинира:

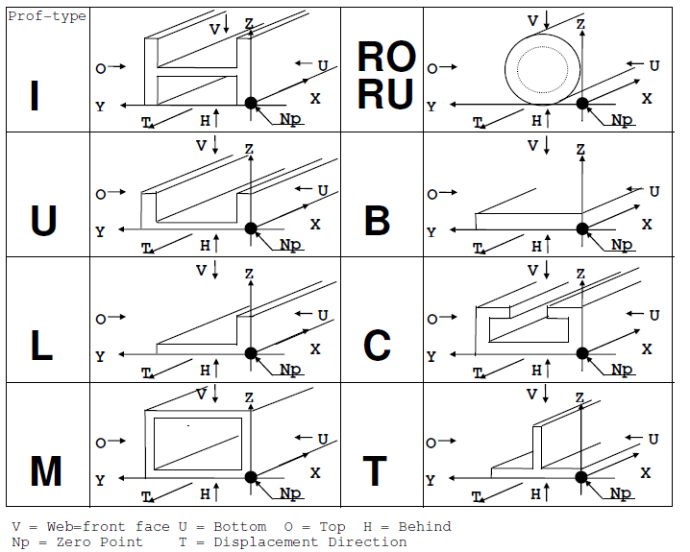

- Геометрија на структурни елементи (греди, плочи, профили)
- Упатства за обработка (шеми за дупчење, контури за сечење и обработка)
- Метаподатоци за материјал (тип, количина, забелешки за производство)
Структура на датотеката користи:
- AK блокови за надворешни контури
- IK блокови за внатрешни форми
- BO блокови за позиции на дупки и прорези
- KO блокови за маркери и означување
Интегриран за ефикасен работен тек

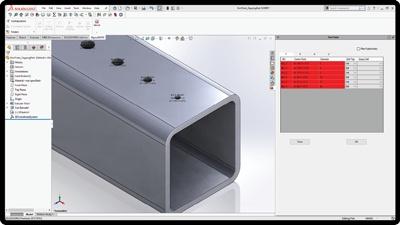

SigmaDSTV SW е DSTV експортер plug-in кој работи внатре во SOLIDWORKS и е дизајниран да генерира NC1 датотеки за beam line и beam coping машини. Беспрекорната интеграција помеѓу SigmaDSTV plugin-от и SOLIDWORKS обезбедува лесен и ефикасен начин за експорт на структурни дизајни во DSTV формат.
Паметен и автоматски

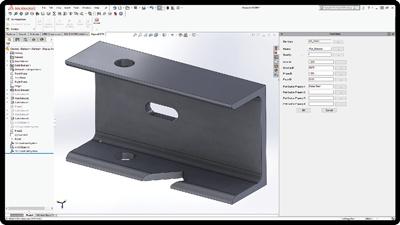

Со можноста за генерирање на DSTV датотеки директно од нативни SOLIDWORKS модели, SigmaDSTV SW им овозможува на корисниците да конвертираат поединечни делови, делови со повеќе тела, заварени конструкции, па дури и датотеки на склопови. SigmaDSTV автоматски ги препознава профилите компатибилни со NC1 формат за интелигентна обработка.
Креирајте датотеки од:
- Плоча
- Кружен
- Правоаголен
- Агол
- Канал
- I-греда
Брза обработка
Директно увозете какви било главни 2D и 3D датотеки за безболно креирање на делови и склопови
Автоматско препознавање на профили ги одделува
структурните челични делови од други видови делови како навртки и завртки
Batch обработката поддржува целосно автоматизиран работен тек
Економски ефективно ракување со датотеки
Вклучува сè што е потребно за да се оди од CAD модел до машинска датотека за неколку секунди
Автоматско препознавање на скици како процес на означување
Може да ги детектира сите конфигурации на SOLIDWORKS дел и да ја извезе секоја како NC1
Прилагодлив
Поддржува експорт на различни погледи и различни мапирања на заглавија за да одговара на потребите на која било beam line машина
Конфигурирани опции за излезна геометрија и уредливи lookup датотеки за профилни кодови им овозможуваат на корисниците да ги задоволат сите барања на машината
SOLIDWORKS > DSTV
Напредно препознавање на карактеристики

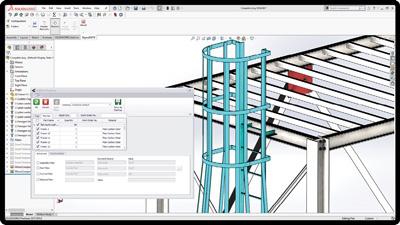

Поддржува сите SolidWorks модели датотеки вклучувајќи делови, склопови, моделирање со повеќе тела и листи на резови
Моќна технологија за препознавање на карактеристики исто така ги конвертира деловите кои не се нацртани со користење на стандардно SolidWorks моделирање како увезени STEP или IGES модели
