Upotrebom specijalizovanog EDA / ECAD softverskog rešenja Altium Designer za razvoj elektronike je izvršena kolaboracija na do sada najvišem mogućem nivou sa najrasprostranjenijim profesionalnim MCAD softverskim rešenjem SOLIDWORKS 3D CAD kako bi vaše ideje realizovali za najkraće moguće vreme.
Dato uputstvo za ECAD - MCAD kolaboraciju je podeljeno u dva segmenta:

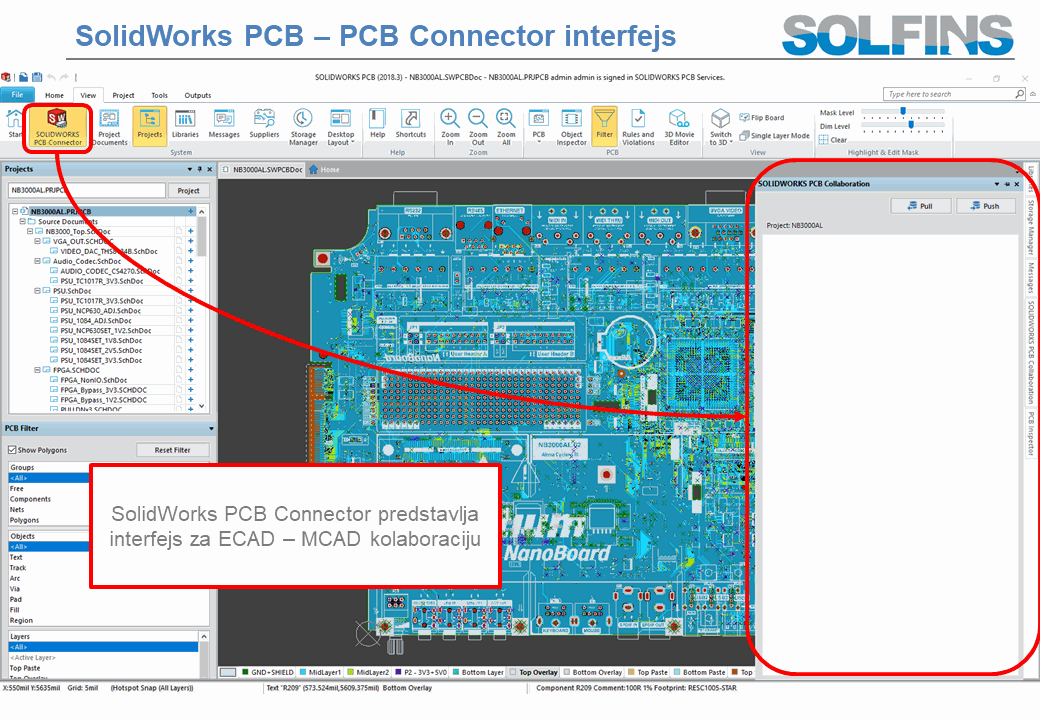

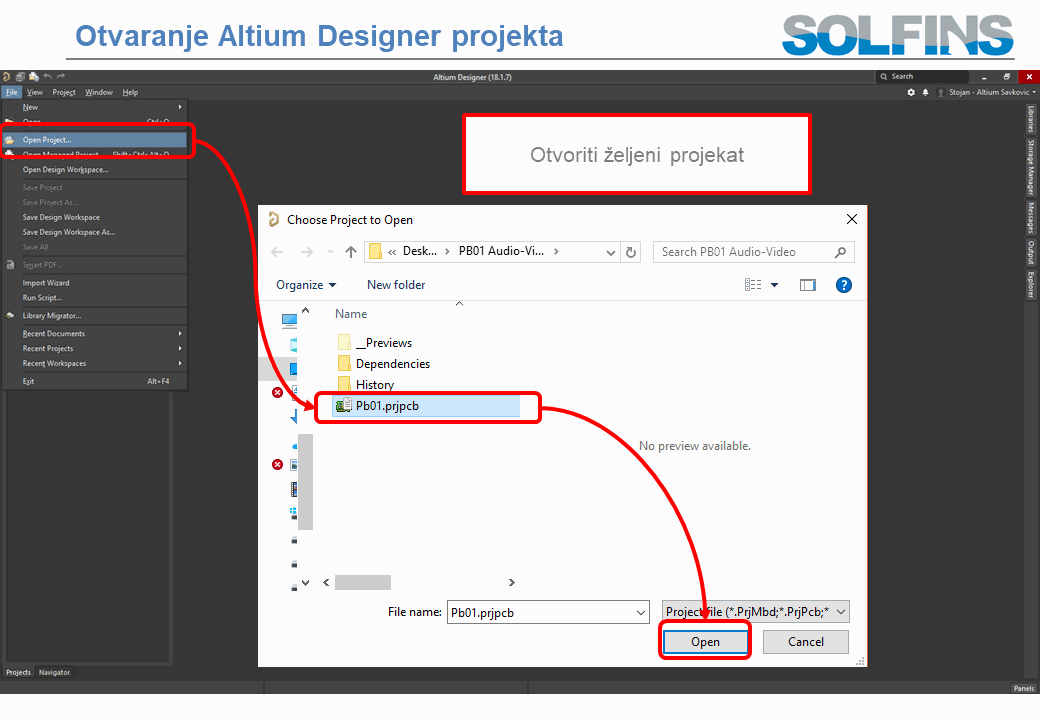

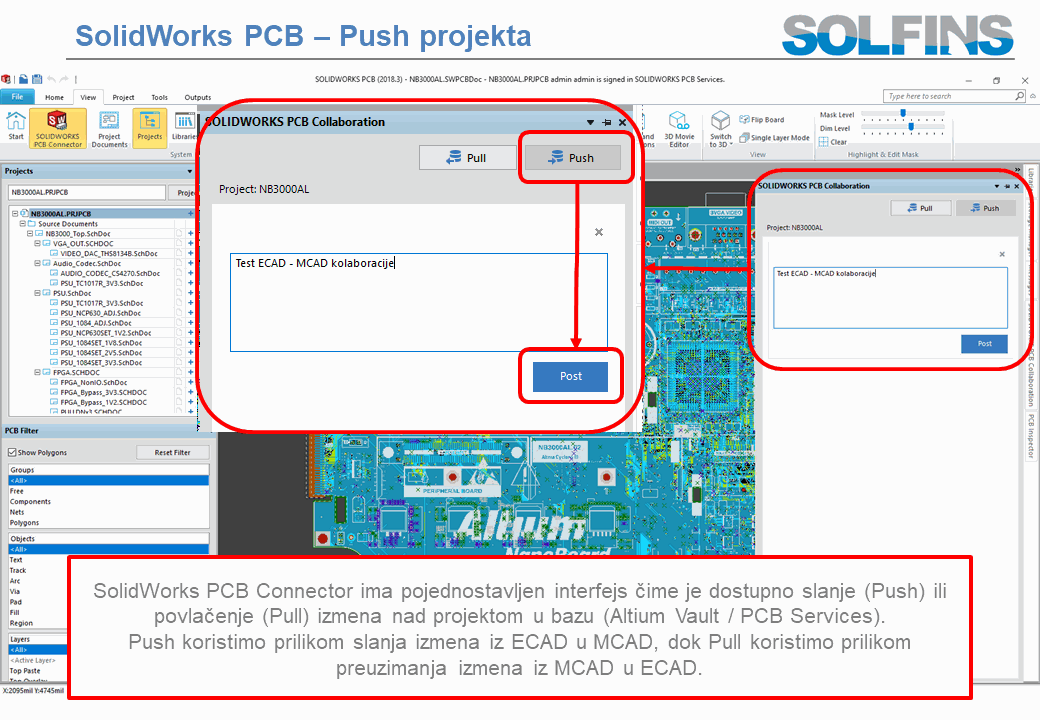

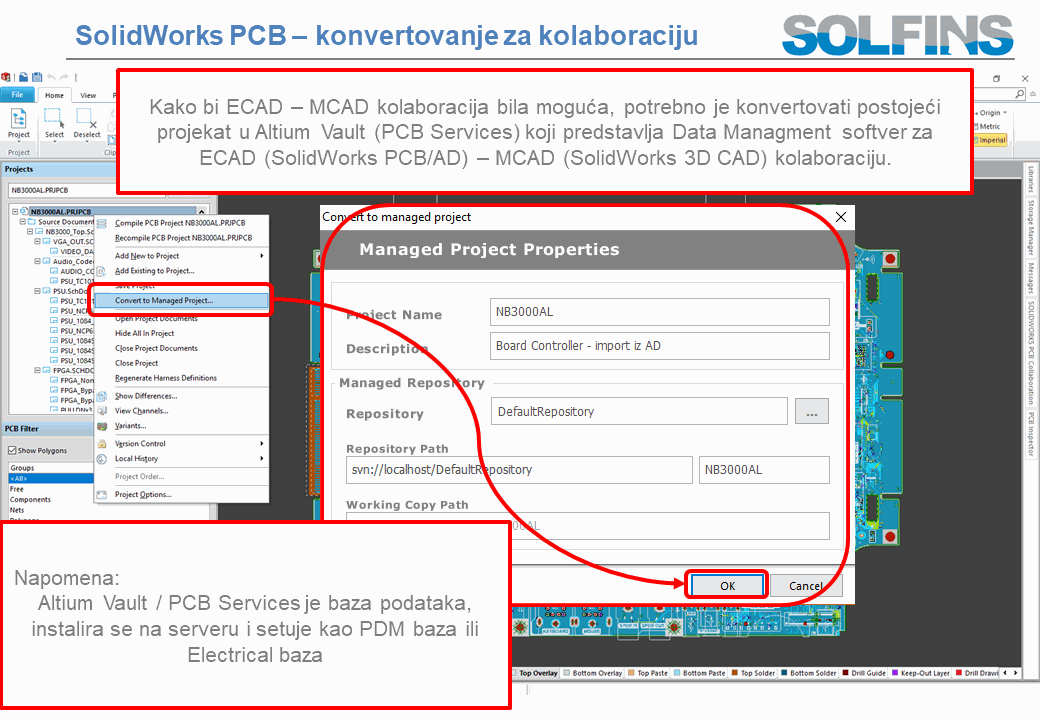

ECAD okruženje u Altium Designer softveru gde je kolaboracija ostvarena pomoću SOLIDWORKS PCB Connector Add-in softvera;

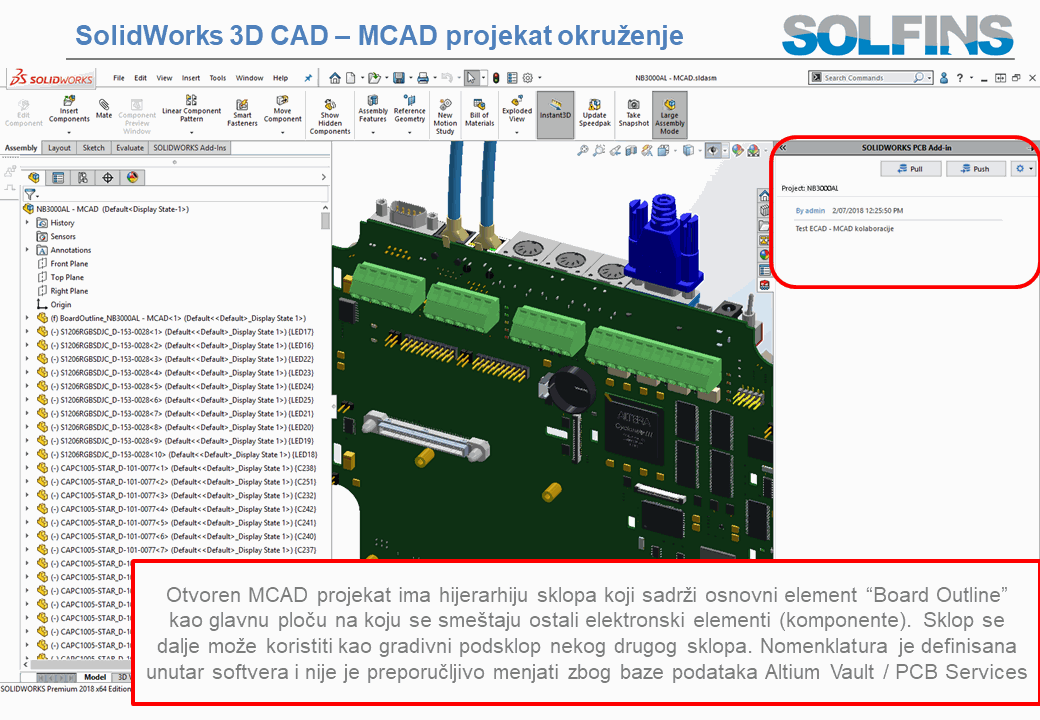

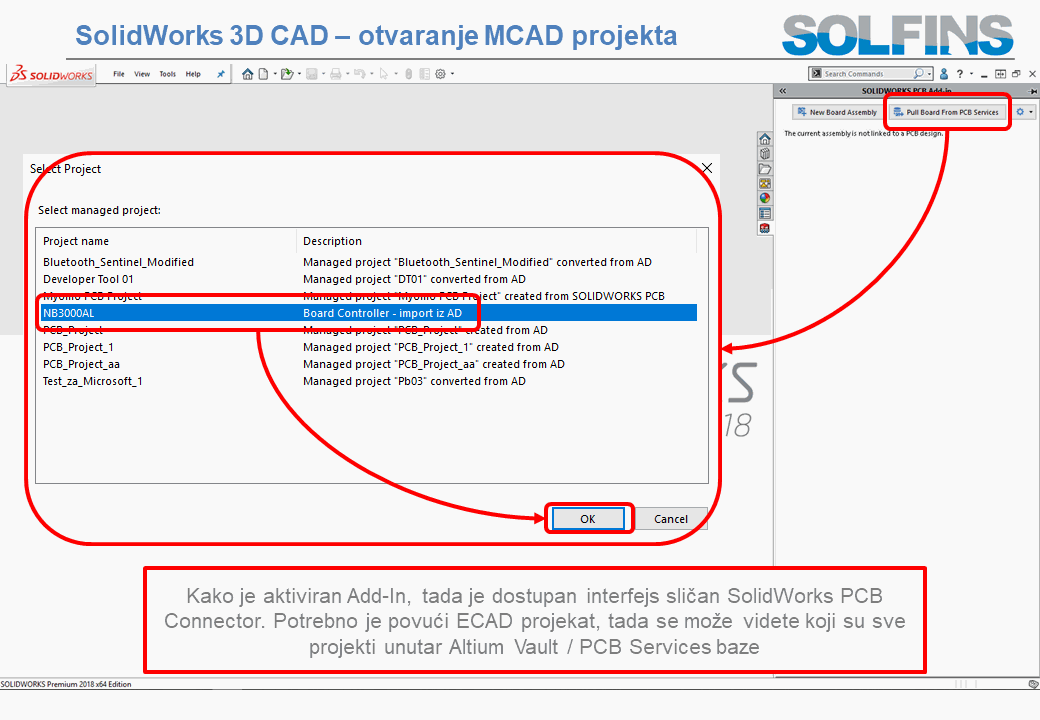

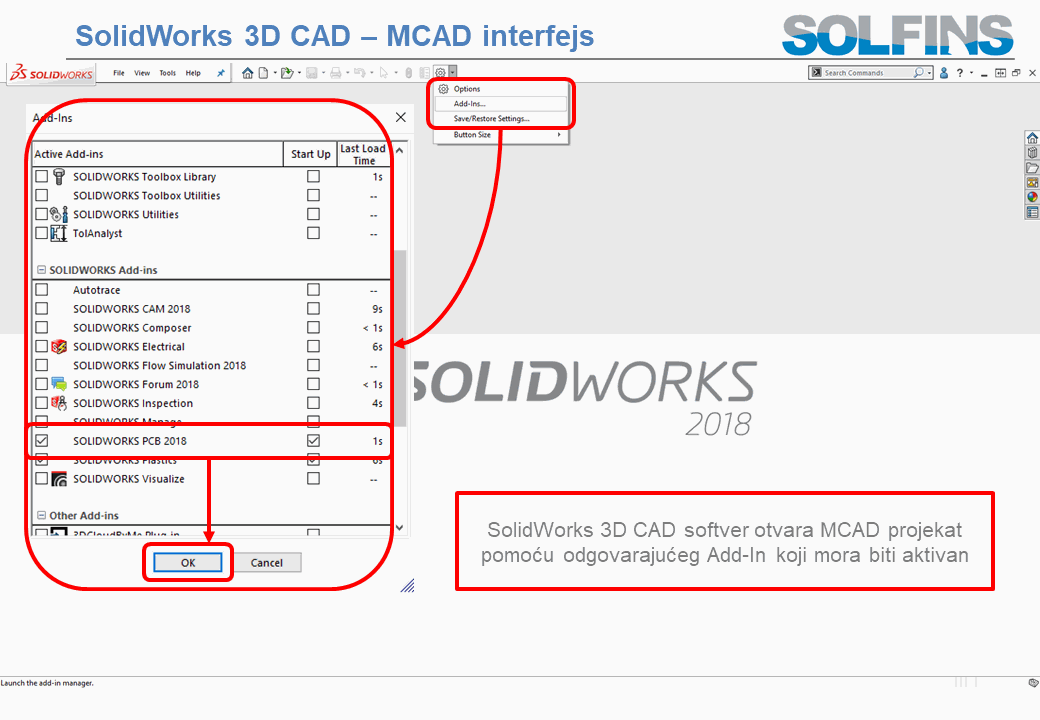

MCAD okruženje u SOLIDWORKS 3D CAD softveru gde je kolaboracija ostvarena pomoću SOLIDWORKS PCB Connector Add-in softvera.
.PNG?access_token=a81cafce-ecca-4c30-9c48-77bdbae09f63)
.PNG?access_token=b53e1fe0-e4d5-4927-adcc-3eb9c7f9a540)
ECAD - MCAD uputstvo
